Vinylether Polymer（ビニルエーテルポリマー）

当社では、保有する重合技術を生かしたポリマー合成を行っております。
また、得られたビニルエーテルポリマーの特性に着目し、様々な材料への展開について研究しています。
詳細についてはお問い合わせください。

ビニルエーテルポリマーの特徴

• (メタ)アクリレートに比べて、表面自由エネルギーが小さい。
• 温度応答性(LCST)を有します。
• 生体適合性を有します。
• 水酸基含有ポリマーは側鎖に反応性官能基(OH基)を有するため、反応による機能化が可能です。

期待される用途

• 医療デバイスへのコーティング材料
• DDS用材料（DDS:ドラッグデリバリーシステム）

ポリマー特性/応用例

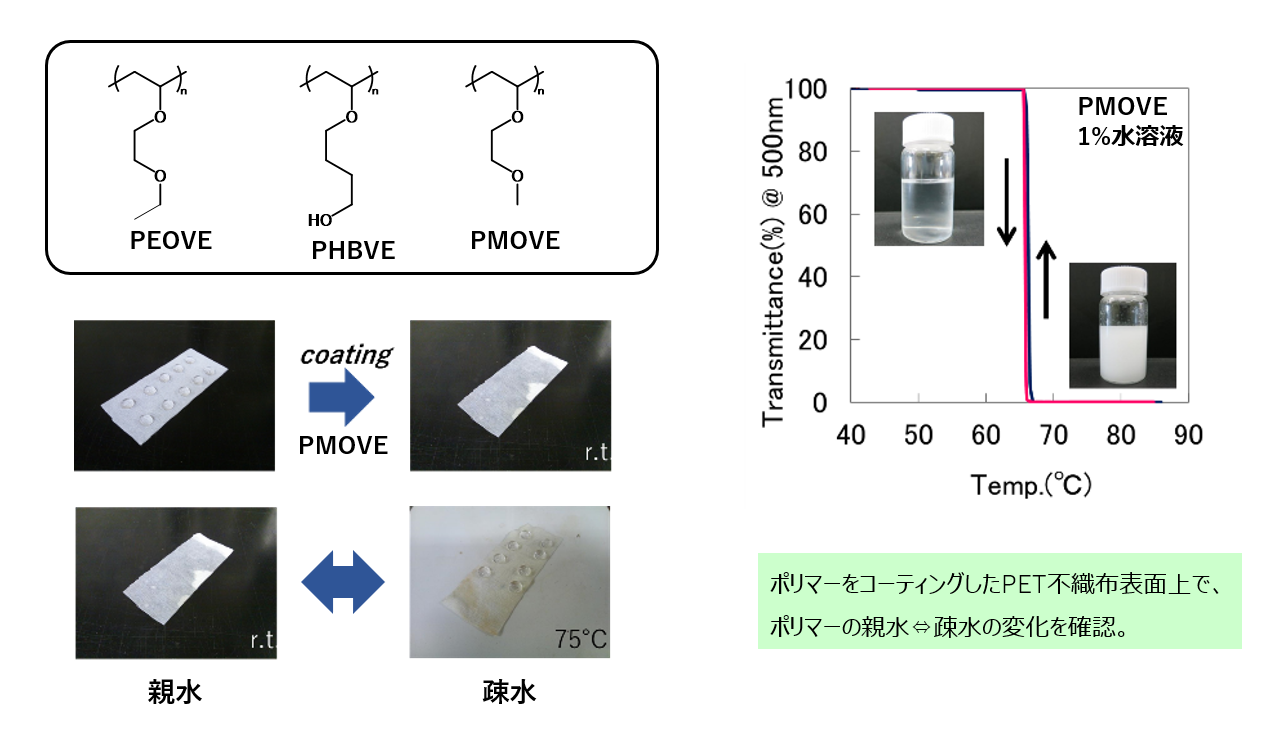

単独重合体の温度応答性(LCST)

• ポリマーの構造：リビングカチオン重合法で合成したPEOVE、PHBVE、PMOVE
• 材料の特徴：各ポリマーのLCSTは、20℃(PEOVE)、40℃(PHBVE)、60℃(PMOVE)です。

高分子設計と構造化による生体適合性の発現
（九州大学先導物質化学研究所　田中研究室 共同研究）→田中研究室HPリンク

• ポリマーの構造：オキシエチレン鎖含有のビニルエーテルポリマー
• 材料の特徴：生体適合性があり、水溶性と温度応答性を有します。
• 応用例：・ポリマーを基材にコーティングすることで、基材に対して抗血栓性やタンパク質吸着抑制機能を付与できます。
      ・共重合体にしてポリマー内部に疎水性基を導入することで、水中においても基材に対して安定的に物理吸着することができます。

DDSへの適用を目指した生体適合性素材
（東京大学大学院工学系研究科マテリアル工学専攻　宮田研究室 共同研究）→宮田研究室HPリンク

• ポリマーの構造：ポリメトキシエチルビニルエーテル（PMOVE）
• 材料の特徴：・PMOVEは生体適合性に優れた水溶性高分子でありながら、がん細胞などの特定の細胞の接着を促します。
        ・ドラッグデリバリーシステム(DDS)に広く用いられる、ポリエチレングリコール（PEG）の標的細胞内への移行抑制を改善すると考えられます。
• 応用例：・DDSは医薬品の薬効を高めるために血中滞留性の向上が重要です。

Vinylphosphonate Polymer（ビニルリンポリマー）

当社では、保有する重合技術を生かしたビニルリンポリマー合成を行っています。
また、得られたビニルリンポリマーの特性に着目し、様々な材料への展開について研究しております。

ビニルリンポリマーの特徴

• ビニルリンポリマーを配合することで、木材の難燃化に使用されるホウ酸ホウ砂混合物（SPB）由来の白華を抑えることができます。
• 次世代リチウムイオン電池用バインダーに配合することで電極との密着性を向上させ、電極界面からの剥離を抑制し、SiO負極の構造変化による劣化を抑えます。

期待される用途

• 美観を維持したまま難燃性を付与する木材
• リチウム電池負極剤用バインダー

当社の開発品のご紹介

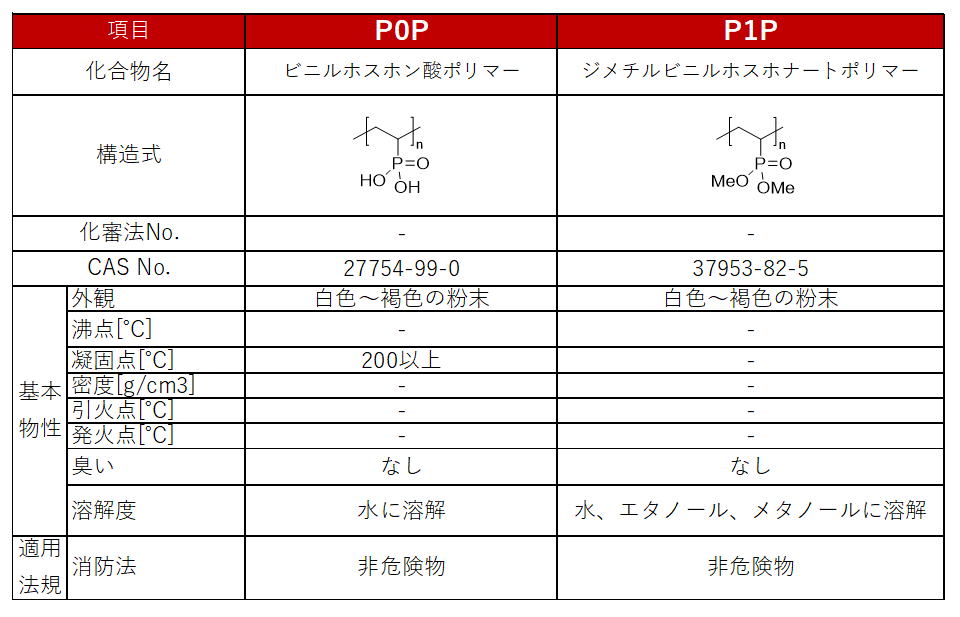

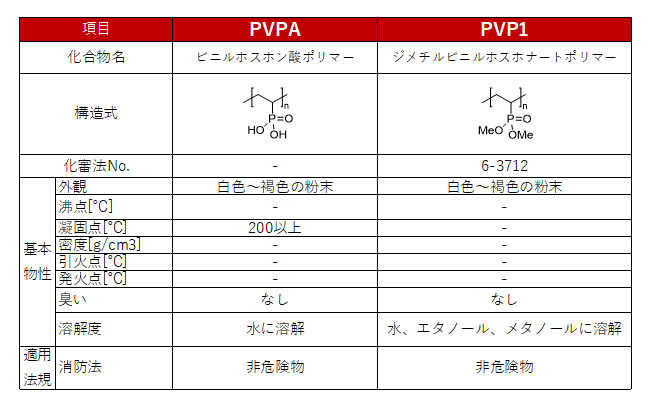

• 当社の開発品について表にまとめております。
• ご興味がございましたら、お気軽にお問合せください。（事業開発室）

ポリマー応用例

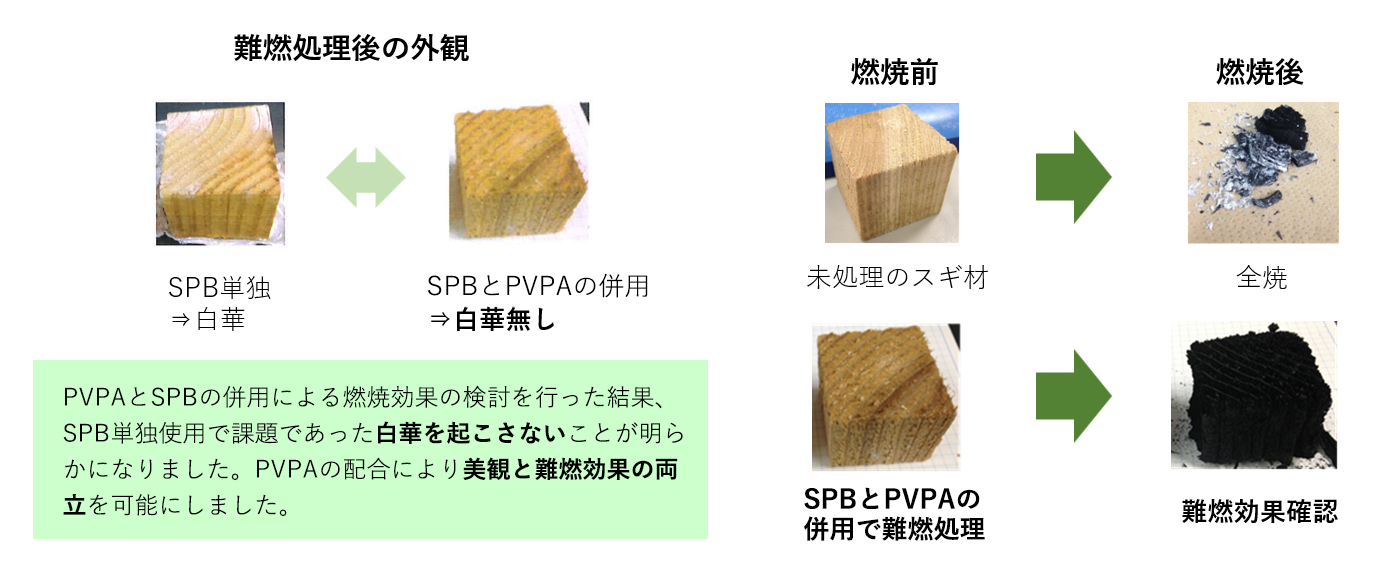

木材の美観を維持したまま難燃性を付与できるポリマー
（金沢工業大学バイオ・化学部応用化学科　露本研究室　共同研究）→露本研究室HPリンク

• ポリマーの構造：ビニルホスホン酸ポリマー（P0P）
• 材料の特徴：・硬化性樹脂にすることで物性低下を抑制し、難燃剤の浸出や加水分解を抑えることができます。
        ・ホウ酸ホウ砂混合物（SPB）の課題である白華（難燃剤の潮解性で白い汚れが表面に染み出す現象）や、硬く加工がしにくくなる、
         比重が大きくなる等の課題を改善します。

＜特許例＞難燃性組成物および難燃性基材．特許第6918717号

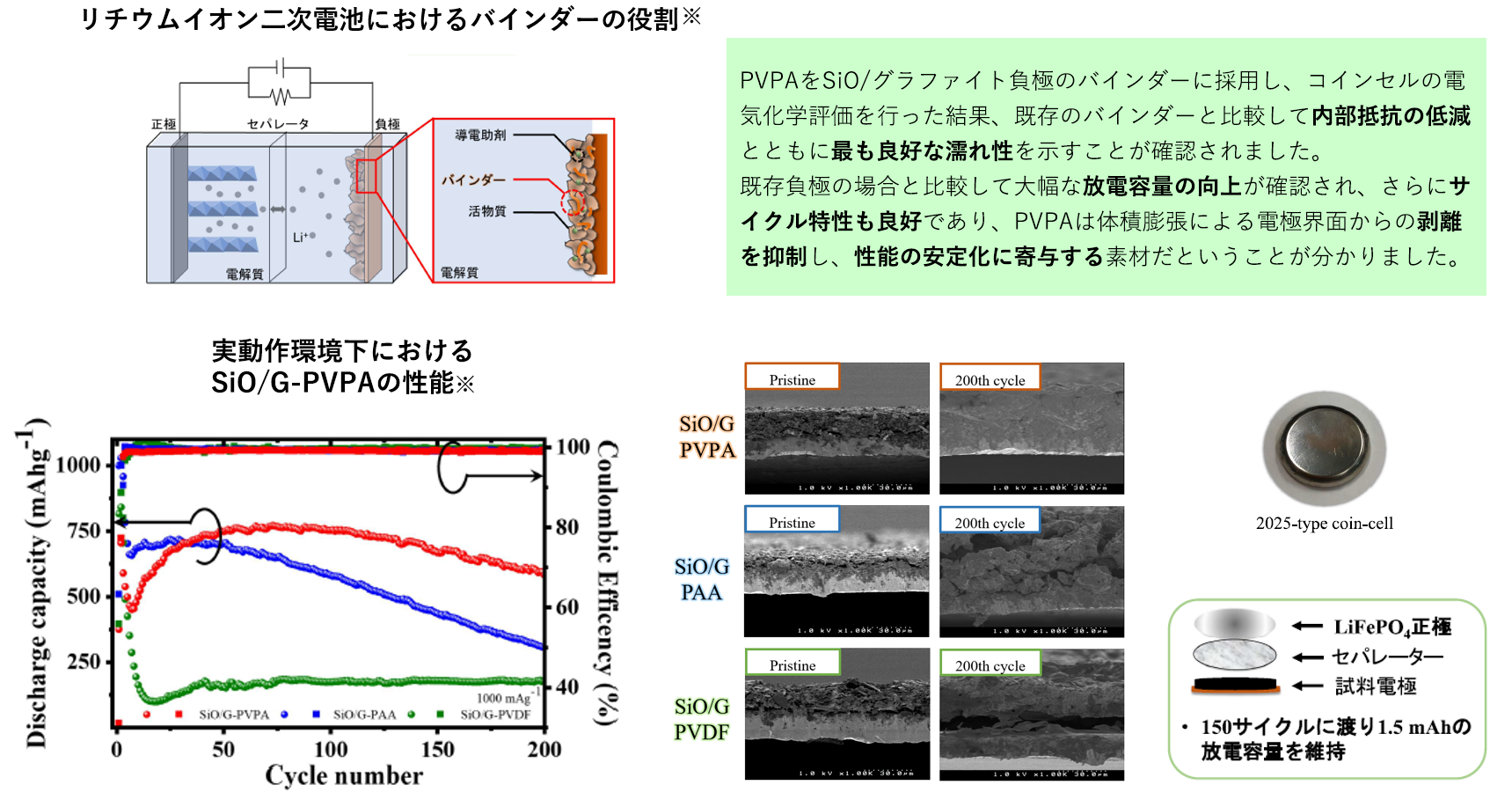

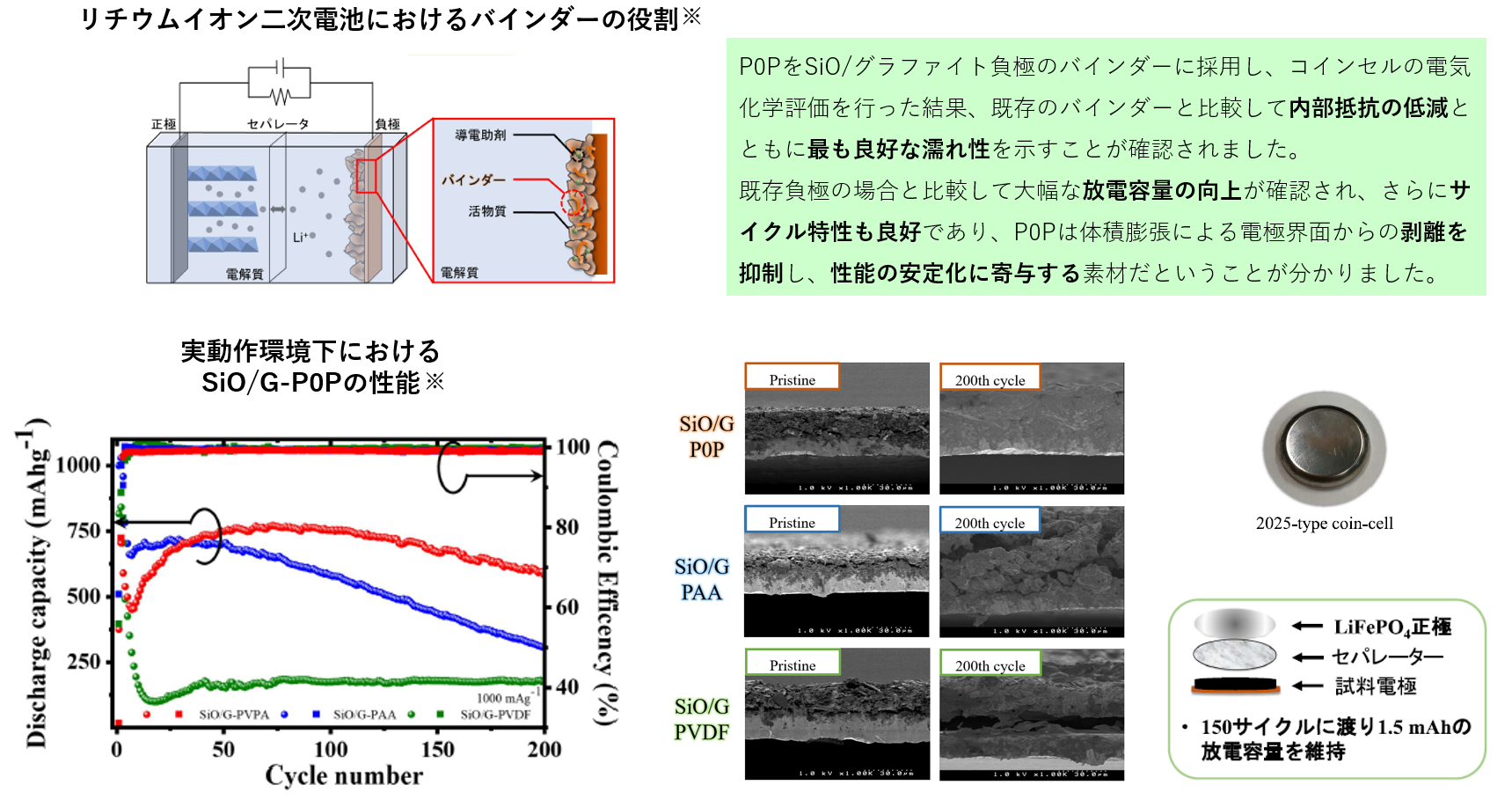

高エネルギー密度が見込まれるリチウム電池SiO/グラファイト負極剤用バインダー
（北陸先端科学技術大学院大学 先端科学技術研究科　松見研究室　共同研究）→松見研究室HPリンク

• ポリマーの構造：ビニルホスホン酸ポリマー（P0P）
• 材料の特徴：・次世代LIB用負極として有力視されているSi系負極は、充放電を繰り返すと体積膨張による剥離が発生するという課題があります。
        ・P0Pは他のバインダーよりも負極密着性が高く、充放電によるSiO負極の構造変化による劣化を抑えます。

北陸先端科学技術大学院大学［プレスリリース］
ポリビニルホスホン酸を用いたリチウムイオン2次電池におけるマイクロシリコンオキシド負極の安定化に成功
